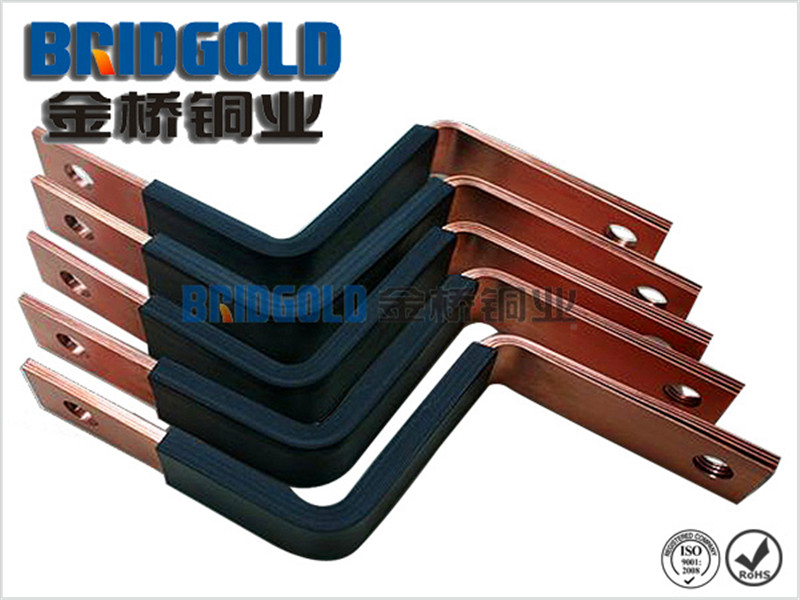

疊層絕緣軟母排

金橋銅業產品分類： 絕緣軟母排
    疊層絕緣軟母排又稱疊片式絕緣軟母排、柔性母排，是由多層高柔性的扁平薄銅片導體疊加，外層采用擠塑方式包覆絕緣層制作而成。
    訂購熱線：400-001-7700
    絕緣疊層柔性母排
    絕緣疊層柔性母排
    絕緣柔性母排與電纜相比具有一定優勢：體積較小，節省空間，在重量上的優勢：免去接頭、節省成本、降低重量； 二、絕緣柔性疊層母排與傳統銅排的設計優勢是：柔韌性強、布局靈活、整潔美觀；
    絕緣軟母排
    絕緣軟母排
    絕緣軟母排又稱疊片式絕緣軟母排、柔性母排，是由多層高柔性的扁平薄銅片導體疊加，外層采用擠塑方式包覆絕緣層制作而成。
    疊片式軟母排
    疊片式軟母排

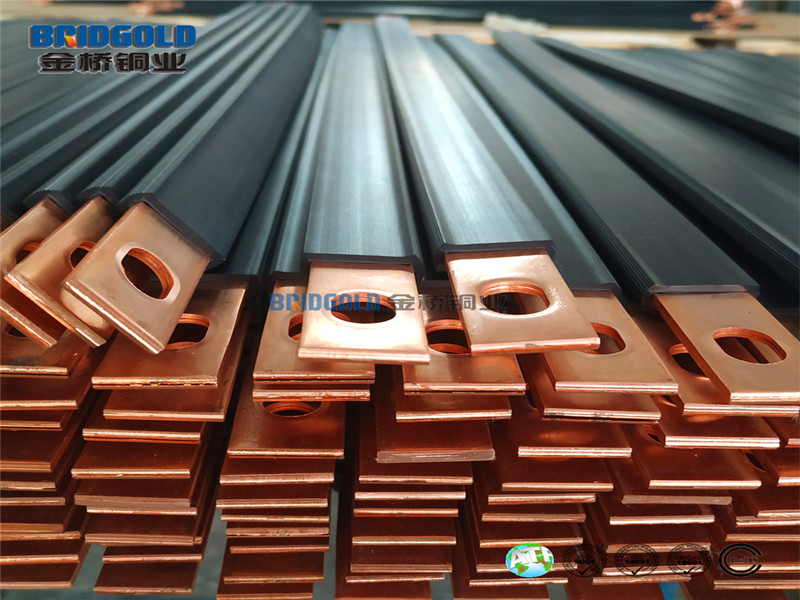

       疊層絕緣軟母排



      疊層絕緣軟母排又稱疊片式絕緣軟母排、柔性母排，是由多層高柔性的扁平薄銅片導體疊加，外層采用擠塑方式包覆絕緣層制作而成。



      疊層絕緣軟母排



      疊層絕緣軟母排參數：

      1、導體

      軟母排的導體采用T2軟態銅帶，分為裸銅和鍍錫銅兩種。

      銅帶常規規格有9×0.8，16×0.8，20×1，24×1，32×1，40×1，50×1，63×1，80×1，100×1，疊層數在2到12片。

      2、絕緣層

      絕緣軟母排的絕緣層目前有特種聚氯乙烯（PVC）和熱塑性彈性體（TPE）兩種材料。TPE具有低煙無鹵的特性。絕緣層為黑色或橙色。

      3、生產標準

      絕緣軟母排在世界范圍內尚無一個專用標準，美國借用UL758電子線標準進行生產認證，金橋銅業參考GB/T5023絕緣電纜標準和UL758 電子線標準開始生產制造。

      4、絕緣軟母排的產品特性

      1）易加工成型

      由于銅導體可以在絕緣層內自由滑動，故絕緣軟母排具有無限的彎折扭轉特性。銅帶寬厚比差別大，使得軟母排在厚度方向可以輕易折彎而寬度方向卻有高的剛性，從而使得絕緣軟母排能徒手或利用。簡易工具彎折出任意的空間構型，方便安裝布線。

      2）高載流量

      由于趨膚效應，在通過交流電時，導體內部實際上電流很小，電流集中在臨近導線外表的一薄層，絕緣軟母排的多層扁平導體結構使得相同的導體截面積可以承載更大的通過電流。從而減少導體材料的用量，既減輕了重量，也節省了布局空間。

      以下是三種載流量下，絕緣軟母排和普通圓電纜所需截面的比較

      載流量

      絕緣軟母排截面積

      電纜截面積

      250A

      40mm2

      95mm2

      630A

      160mm2

      300mm2

      1000A

      300mm2

      555mm2

      3）安裝方便

      絕緣軟母排經彎型打孔后，構造的空間形狀既可避過干涉區域，在安裝時彎折后還可以輕易回復原有形狀，直接將接觸面與接線柱連接稍加固定即可，省去了傳統電纜和母排復雜的連接固定。

      5、絕緣軟母排的應用

      由于軟母排優異的特性，使得它已經成為電器布線的首選，逐步的將會替代電纜在電器布線中的應用，非主體結構的硬母排也將逐步被軟母排替代。

      6、常規規格型號

      備注：

      絕緣軟母排的載流量與母排截面積和溫度相關，下表是按環境溫度35攝氏度，母排通電后溫度85攝氏度時的最大載流量。

      規格

      截面積

      安全載流量

      最大載流量

      16*0.8*2

      25.6

      125A

      200A

      16*0.8*3

      38.4

      160A

      240A

      16*0.8*4

      51.2

      195A

      300A

      16*0.8*6

      76.8

      225A

      360A

      16*0.8*8

      102.4

      265A

      430A

      16*0.8*10

      128

      300A

      480A

      20*1*2

      40

      170A

      270A

      20*1*3

      60

      230A

      360A

      20*1*4

      80

      270A

      440A

      20*1*5

      100

      300A

      490A

      20*1*6

      120

      330A

      530A

      20*1*8

      160

      400A

      620A

      20*1*10

      200

      420A

      650A

      24*1*2

      48

      200A

      320A

      24*1*3

      72

      250A

      410A

      24*1*4

      96

      280A

      460A

      24*1*5

      120

      330A

      530A

      24*1*6

      144

      360A

      570A

      24*1*8

      192

      420A

      670A

      24*1*10

      240

      500A

      790A

      32*1*2

      64

      230A

      360A

      32*1*3

      96

      280A

      460A

      32*1*4

      128

      320A

      520A

      32*1*5

      160

      390A

      610A

      32*1*6

      192

      440A

      700A

      32*1*8

      256

      510A

      820A

      32*1*10

      320

      600A

      930A

      40*1*2

      80

      240A

      380A

      40*1*3

      120

      330A

      540A

      40*1*4

      160

      400A

      630A

      40*1*5

      200

      450A

      710A

      40*1*6

      240

      480A

      750A

      40*1*8

      320

      600A

      920A

      40*1*10

      400

      670A

      1030A

      50*1*3

      150

      400A

      650A

      50*1*4

      200

      490A

      790A

      50*1*5

      250

      540A

      880A

      50*1*6

      300

      590A

      950A

      50*1*8

      400

      680A

      1130A

      50*1*10

      500

      750A

      1300A

      63*1*5

      315

      650A

      1000A

      63*1*6

      378

      690A

      1100A

      63*1*8

      504

      840A

      1350A

      63*1*10

      630

      920A

      1450A

      80*1*5

      400

      700A

      1230A

      80*1*6

      480

      780A

      1360A

      80*1*8

      640

      950A

      1570A

      80*1*10

      800

      1090A

      1730A

      100*1*5

      500

      860A

      1400A

      100*1*6

      600

      950A

      1530A

      100*1*8

      800

      1100A

      1760A

      100*1*10

      1000

      1220A

      1920A

      100*1*12

      1200

      1300A

      2010A
